一、不锈钢磁力泵产品概述:
CQ型不锈钢磁力泵(简称磁力泵)是将永磁联轴器的工作原理用于离心泵的新产品,设计合理、工艺,具有全密 封、无泄漏、耐腐蚀的特点,其性能达到国外同类产品的水平。
二、不锈钢磁力泵主要特点：
磁力泵以静密封取代动密封,使泵的过流部件 处于*密封状态,*解决了其它泵的机械密封无法避免的跑、冒、滴之弊病。磁力泵选用耐腐蚀、高强度的 工程塑料、钢玉陶瓷、不锈钢作为制造材料,因此它具有良好的抗腐蚀性能,并可以使被输送介质免受污染。
三、不锈钢磁力泵产品用途：
磁力泵结构紧凑,外形美观,体积小,噪音低,运行可靠,使用维修方便。可广泛用于化工、制药、石油、电镀、食 品、国防、科研机构、冶金、染料等单位抽送酸、碱液、油类稀有贵重液、毒液、挥发性液体,以及循环水设备 配套、过滤机配套。特别是易漏、易,燃、易爆液体的抽送。防爆电动机选用此泵则更为理想设备。 五、不锈钢磁力泵安装和使用 1.磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝上。 2.当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴收线时，管道需配备底阀。 3.泵使用前应进行检查，电机风叶转动要灵活，无卡住及异赏声响，各紧固件要紧固。 4.检查电机旋转方向是否与磁力泵转向标记*。 5.电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。 6.泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。 六、使用注意事项 1.因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空运转，同时避免在工作中途停电后再启动时所造成吋空载运转。 2.被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒.需加磁性过滤器。 3.泵在使用中环境溫度应小于40℃ ，电机溫升不得超过75℃ 。 4.被输送的介质及其溫度应在泵材允许范围内。工程塑料泵的使用温度<60℃，金属泵的使用温度<100℃，辅送吸入压力不大于0.2MPa，大工作压力1.6MPa、密度不大于1600^kg/m3,，粒度不大于30 X 10-6㎡/S的不含硬颗粒和纤维的液体。 5.对于输送液为易沉淀结晶的介质，使用后应及吋清洗，排净泵内积液。 6.磁力泵运行500小时后，应拆检轴承和端面动环的磨损惰况，若轴承和轴套的间隙大于0.5~1mm,叶轮轴向窜动1. 5?2mm时，应更换轴承和轴向动环。 cq型不锈钢磁力泵结构简图  1 | 泵壳 | 2 | 静环 | 3 | 动环 | 4 | 叶轮 | 5 | 密封圈 | 6 | 隔板 | 7 | 隔离套 | 8 | 外磁钢总成 | 9 | 内磁钢总成 | 10 | 泵轴 | 11 | 轴套 | 12 | 联接架 | 13 | 电机 | 14 | |
|
cq型不锈钢磁力泵安装尺寸表: 型号 | a | b | c | d | e | f | g | h | j | a | k | m | n | 机座 螺孔 | p | p1 | q | q1 | φ | φ | 管 子 连 接 | 08cq-2 | 63 | 48 | 45 | 55 | 38 | 200 | 105 | 45 | 15 | 84 | 80 | 24 | 16 | φ6 | - | - | - | - | - | - | 10cq-3 | 63 | 48 | 45 | 55 | 38 | 200 | 105 | 45 | 15 | 84 | 80 | 24 | 16 | φ6 | - | - | - | - | - | - | 14cq-5 | 90 | 71 | 95 | 107 | 53 | 270 | 120 | 56 | 16 | 130 | 130 | 37 | 18 | φ7 | - | - | - | - | - | - | 16cq-8 | 90 | 70 | 80 | 125 | 55 | 320 | 160 | 65 | 18 | 115 | 140 | 40 | 22 | φ11 | - | - | - | - | - | - | 20cq-12 | 100 | 80 | 105 | 130 | 59.5 | 340 | 160 | 73 | 18 | 130 | 160 | 65 | 26 | φ12 | - | - | - | - | - | - | 25cq-15 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 205 | 90 | - | 160 | 240 | 71.5 | - | φ12 | 75 | 65 | 100 | 90 | 120 | 10 | 法 兰 连 接 | 32cq-15 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 205 | 90 | - | 160 | 240 | 71.5 | - | φ12 | 90 | 75 | 120 | 100 | 12 | 10 | 32cq-25 | 125 | 100 | 140 | 189.5 | 67.5 | 460 | 230 | 90 | - | 160 | 260 | 85 | - | φ12 | 90 | 75 | 120 | 100 | 12 | 10 | 40cq-20 | 140 | 120 | 155 | 235 | 75 | 545 | 220 | 100 | - | 180 | 290 | 78.5 | - | φ12 | 100 | 90 | 130 | 120 | 14 | 14 | 40cq-32 | 190 | 140 | 190 | 271 | 80 | 620 | 260 | 112 | - | 245 | 336 | 91 | - | φ12 | 100 | 90 | 130 | 120 | 14 | 14 | 50cq-25 | 190 | 140 | 190 | 271 | 80 | 620 | 260 | 112 | - | 245 | 336 | 91 | - | φ12 | 110 | 100 | 140 | 130 | 14 | 14 | 50cq-40 | 190 | 140 | 190 | 271 | 80 | 620 | 260 | 112 | - | 245 | 336 | 91 | - | φ12 | 110 | 100 | 140 | 130 | 14 | 14 | 65cq-25 | 216 | 140 | 200 | 305 | 90 | 695 | 300 | 132 | - | 280 | 350 | 91 | - | φ12 | 130 | 110 | 160 | 140 | 14 | 14 | 65cq-35 | 216 | 140 | 200 | 360 | 76 | 720 | 292 | 120 | - | 280 | 350 | 90 | - | φ12 | 130 | 110 | 160 | 140 | 14 | 14 | 80cq-35 | 254 | 210 | - | - | - | 890 | | 160 | - | - | - | - | - | φ12 | - | - | - | - | 14 | 14 | 80cq-50 | 254 | 210 | - | - | - | 890 | | 160 | - | - | - | - | - | φ12 | - | - | - | - | 14 | 14 |
安装和使用: 1、磁力泵应水平安装，不宜竖立，塑料泵体不得承受管路重量，对于特殊要求垂直安装的场合，电机务必朝 上。 2、当抽吸液面高于泵轴心线时，起动前打开吸入管道阀门即可，若抽吸液面低于泵轴心线时，管道需配备底 阀。 3、泵使用前应进行检查，电机风叶转动要灵活，无卡住无异常声响，各紧固件要紧固。 4、检查电机旋转方向是否与磁力泵转向标记*。 5、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。 6、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。 cq型不锈钢磁力泵使用注意事项 1、因磁力泵轴承的冷却和润滑是靠被输送的介质，所以禁止空动转，同时避免在工作中途停电后再启动时 所造成时空载运转。 2、被输送介质中，若含有固体颗粒，泵入口要加过滤网：如含有铁磁质微粒，需加磁性过滤器。 3、泵在使用中环境温度应小于40℃，电机温升不得超过75℃。 4、被输送的介质及其温度应在泵材允许范围内（详见附表）。工程塑料泵的使用温度<60℃，金属泵的使用温 度<100℃，输送吸入压力不大于0.2mpa，大工作压力1.6mpa、密度不大于1600kg/m3，粒度不大于30×10- 6m2/s的不含硬颗粒和纤维的液体。 5、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。 6、磁力泵运行500小时后，应拆检轴承和端面动环的磨损情况，若轴承和轴套的间隙大于0.5～1mm，叶轮轴向 窜动1.5～2mm时，应 更换轴承和轴向动环。 cq型不锈钢磁力泵性能参数表 型 号 | 口径 | 流量 (m3/h) | 扬程 (m) | 电机功率 (kW) | 电 压 (V) | 材质 | 进口(mm) | 出口(mm) | 14CQ-5 | 14 | 10 | 1.2 | 5 | 0.12 | 220/380 | 不 锈 钢 | 16CQ-8 | 16 | 12 | 1.8 | 8 | 0.18 | 220/380 | 20CQ-12 | 20 | 12 | 3 | 12 | 0.37 | 220/380 | 25CQ-15 | 25 | 20 | 5.4 | 15 | 1.1 | 380 | 32CQ-15 | 32 | 25 | 6.5 | 15 | 1.1 | 380 | 32CQ-25 | 32 | 25 | 4.8 | 25 | 1.1 | 380 | 40CQ-20 | 40 | 32 | 10 | 20 | 2.2 | 380 | 40CQ-32 | 40 | 32 | 11.5 | 32 | 4 | 380 | 50CQ-25 | 50 | 40 | 14.4 | 25 | 4 | 380 | 50CQ-32 | 50 | 40 | 13.2 | 32 | 4 | 380 | 50CQ-50 | 50 | 32 | 7.8 | 50 | 5.5 | 380 | 65CQ-25 | 65 | 50 | 16.8 | 25 | 5.5 | 380 | 65CQ-32 | 65 | 50 | 25 | 32 | 7.5 | 380 | 80CQ-32 | 80 | 65 | 50 | 32 | 11 | 380 | 50CQ-50 | 80 | 65 | 50 | 50 | 15 | 380 | 100CQ-32 | 100 | 80 | 60 | 32 | 15 | 380 | 100CQ-50 | 100 | 80 | 60 | 50 | 18.5 | 380 | 注:表中16CQ-8---100CQ-50都可配防爆电机 |
cq型不锈钢磁力泵型号意义

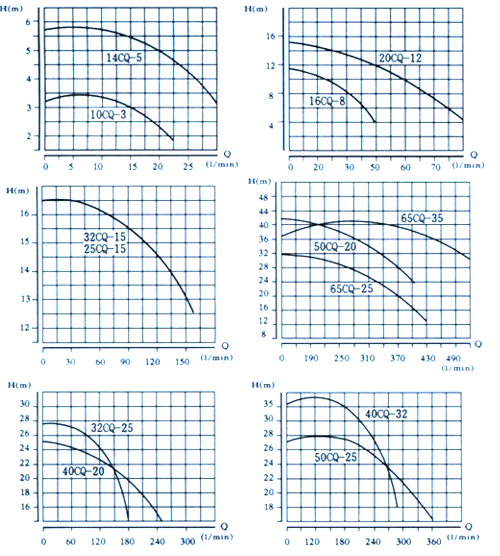

cq型不锈钢磁力泵特性曲线图
故障与排除 故障形式 | 产生原因 | 排除方法 | 泵不出水 | 水泵反转 逬水管道漏气 泵腔蓄水太少 电压太高，启动时联轴器打滑 吸程太高 | 改变电机接线 社绝漏气 增加蓄水量 调正电压 降低泵安装位置 | 流量不足 | 吸入管径太小 叶轮流道阻塞 扬程过高 转速太低 | 调换进水管 清洗叶轮 开大出水阀 恢夏额定转速 | 扬程过低 | 流量过大 转速太低 | 关小出水阀 恢复额定转速 | 矂音太大 | 轴严重磨损 轴套严重磨损 驱动磁钢杯与隔离套接触 | 更换泵轴 更换轴套 拆除泵头重新组装 | 漏 液 | 0型密封圏损坏 | 更换0型密封圏 |
材料耐腐蚀性能（供参考） 介质名称 | 浓度 % | 聚丙烯 | 浓度 % | ABC | 25℃ | 50℃ | 20℃ | 60℃ | 硫 酸 | 60 | √ | | | √ | × | 硝 酸 | 25 | √ | | | √ | O | 盐 酸 | <36 | √ | | | √ | √ | 氟氟酸 | 35 | √ | | | √ | × | 醋酸 | <80 | √ | | | √ | O | 氢氧化钠 | 100 | √ | | | √ | √ | 重铬酸钾 | 25 | √ | | | √ | √ | 溴水 | | √ | | | O | × | 乙醇 | | √ | | | √ | √ | 丙酮 | | × | | | O | | 四氯乙烷 | | O | | | O | × | 氟利昂22 | | √ | | | O | O | 漂白液 | CL13% | √ | | | O | O | 电镀液 | | √ | | | O | × | 照相液 | | √ | | | √ | √ |
介质名称 | 浓度 | 不锈钢 | 浓度 | 陶瓷 | % | 25℃ | 50℃ | % | 25℃ | 80℃ | 硫酸 | ＜5 | √ | X | | V | V | 硝酸 | 7070 | V | √ | | V | V | 盐酸 | | X | | | V | V | 氟氟酸 | | X | | 0~100 | X | | 醋酸 | <20 | √ | √ | | V | V | 氢氧化钠 | 70 | √ | √ | | 0 | X | 重铬酸钾 | 40~60 | V | V | 10~20 | V | V | 溴水 | | 0 | | | V | V | 乙醇 | | V | √ | | V | V | 丙酮 | | V | V | | V | | 四氯乙烷 | 50 | V | V | | V | V | 氟利昂22 | | V | | | V | V | 漂白液 | C112% | X | | | V | V | 电镀液 | | | | | V | V | 照相液 | | V | | | V | V |
符号说明：V -优良. V -良好，0-可用.但腐蚀明显X -腐蚀严重，不适用。  | 同系列产品 | MORE>> |
|
